ÜRÜNLER

ROLLBEND

3R-RBH

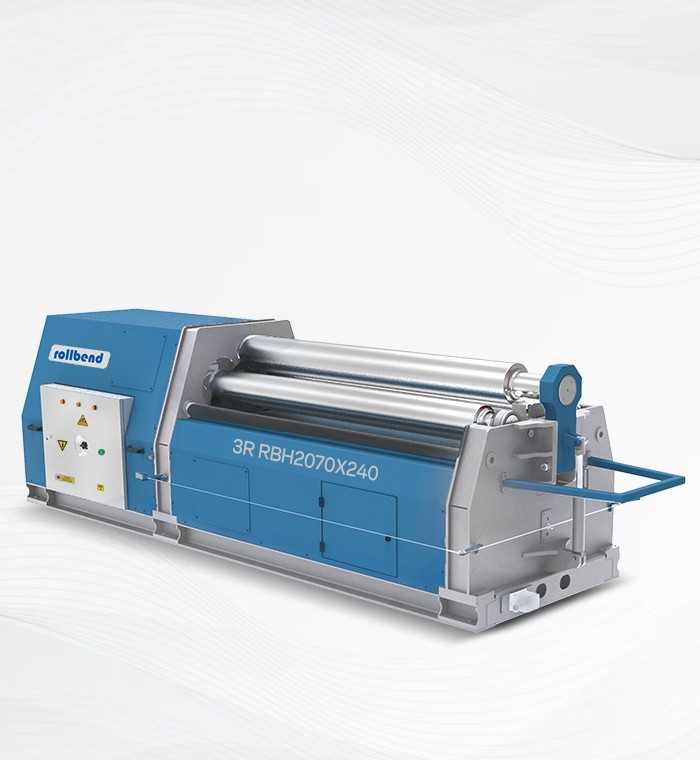

3 Toplu Hidrolik Silindir Makinesi

3R RBH silindir makinelerimiz kaynaklı güçlü çelik gövdesi, alt ve yan toplardaki hidrolik hareket, ana motora bağlı planet redüktör ile tahrik sayesinde orta ve ağır platine sac, alüminyum veya paslanmaz malzemelerin kıvırma işleminde kullanılmaktadır.

Kategori: HİDROLİK SİLİNDİR MAKİNELERİ

•Makine gövdesi ST-52 çelik konstrüksiyon
•SAE 1050 (CK-45) Sertifikalı çelikten üretilmiş yüksek donanımlı miller
•Yan toplar hidrolik aşağı yukarı hareket sistemi
•Hidrolik olarak açılıp kapanan üst vals kapağı
•İndiksiyonlanmış miller
•Mobil elektrik kumanda paneli
•Kumanda paneli üzerinden konik açma kapama
•İki adet dijital gösterge ile alt topların durumu kolayca okunur
•Hidrolik dengeleme sistemi
•CE normlarına uygunluk
•Çift hızlı çalışma sistemi (Q275 ve üstü)
•Konik kıvırma sistemi

•Büyük çaptaki ürünleri kıvırmak için hidrolikdestek yan dayamalar
•Büyük çaptaki ürünleri kıvırmada destek için üst vinç
•Malzeme sürme tablası
•Kademesiz ayarlanabilen dönüş hızı
•Yağ soğutma sistemi
•Kablosuz Mobil uzaktan kumanda

3R RBH
ÖN KIVIRMALI
 ÖN KIVIRMASIZ
 Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.
Kıvırma Uzunluğu
 Min. Çap= üst top QX1.5 katı
 Min. Çap= üst top QX5 katı
 Min. Çap= üst top QX1.5 katı
 Min. Çap= üst top QX5 katı
 Merkez Top Çapları Q
 Yan Top Çapları Q
 Motor Gücü
 Bükme Hızı
 Makine Ölçüleri (UxGxY)
 Ağırlık
MODEL mm mm mm mm mm mm mm kw m/min.(dk) mm kg
3R RBH 2070X210 2070 8 10 10 12 210 190 5.5 5 3450x1250x1400 4300
3R RBH 2070X240 2070 10 13 13 15 240 220 9 5 3450x1350x1550 5160
3R RBH 2070X280 2070 12 16 16 18 280 260 16.5 5 4150x1450x1650 7700
3R RBH 2070X320 2070 16 20 20 25 320 300 22 1,5-5 4650x2000x1850 10300
3R RBH 2070X350 2070 20 25 25 30 350 330 22 1,5-5 4650x2050x1850 11000
3R RBH 2070X380 2070 25 30 30 35 380 360 37 1,5-5 4650x2150x1950 13150
3R RBH 2070X420 2070 30 35 35 40 420 400 37 1,5-5 4750x2300x2350 16500
3R RBH 2070X460 2070 35 40 40 50 460 440 60 1,5-5 5100x2550x2900 21600
3R RBH 2070X500 2070 40 45 45 55 500 480 60 1.4 5250x2550x2900 30500
3R RBH 2070X550 2070 45 50 50 60 550 530 66 1.4 5750x2350x3100 35600

Kıvırma kapasitesi verilen ölçü değerleri 240N/mm² akma sınırı sac mukavemetine göre verilmiştir.

3R RBH
ÖN KIVIRMALI
 ÖN KIVIRMASIZ
 Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.
Kıvırma Uzunluğu
 Min. Çap= üst top QX1.5 katı
 Min. Çap= üst top QX5 katı
 Min. Çap= üst top QX1.5 katı
 Min. Çap= üst top QX5 katı
 Merkez Top Çapları Q
 Yan Top Çapları Q
 Motor Gücü
 Bükme Hızı
 Makine Ölçüleri (UxGxY)
 Ağırlık
MODEL mm mm mm mm mm mm mm kw m/min.(dk) mm kg
3R RBH 2570X210 2570 6 8 8 10 210 190 5.5 5 3950x1250x1400 4670
3R RBH 2570X240 2570 8 10 10 12 240 220 9 5 3950x1350x1550 5770
3R RBH 2570X280 2570 10 13 13 15 280 260 16.5 5 4650x1450x1600 7820
3R RBH 2570X320 2570 13 16 16 20 320 300 22 1,5-5 5150x2000x1850 11000
3R RBH 2570X350 2570 16 20 20 25 350 330 22 1,5-5 5150x2050x1850 12600
3R RBH 2570X380 2570 20 25 25 30 380 360 37 1,5-5 5150x2150x1950 14400
3R RBH 2570X420 2570 25 30 30 35 420 400 37 1,5-5 5250x2300x2350 19040
3R RBH 2570X460 2570 30 35 35 45 460 440 60 1,5-5 5600x2050x2450 23600
3R RBH 2570X500 2570 35 40 40 50 500 480 60 1.4 5750x2550x2900 33500
3R RBH 2570X550 2570 40 45 45 55 550 530 66 1.4 6050x2650x3100 40500

Kıvırma kapasitesi verilen ölçü değerleri 240N/mm² akma sınırı sac mukavemetine göre verilmiştir.

3R RBH
ÖN KIVIRMALI
 ÖN KIVIRMASIZ
 Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.
Kıvırma Uzunluğu
 Min. Çap= üst top QX1.5 katı
 Min. Çap= üst top QX5 katı
 Min. Çap= üst top QX1.5 katı
 Min. Çap= üst top QX5 katı
 Merkez Top Çapları Q
 Yan Top Çapları Q
 Motor Gücü
 Bükme Hızı
 Makine Ölçüleri (UxGxY)
 Ağırlık
MODEL mm mm mm mm mm mm mm kw m/min.(dk) mm kg
3R RBH 3100X210 3100 4 6 6 7 210 190 5.5 5 4500x1250x1400 5305
3R RBH 3100X240 3100 6 8 8 10 240 220 9 5 4500x1350x1550 6700
3R RBH 3100X280 3100 8 10 10 12 280 260 16.5 5 5200x1450x1650 8470
3R RBH 3100X320 3100 10 13 13 16 320 300 22 1,5-5 5700x2000x1850 12000
3R RBH 3100X350 3100 13 16 16 20 350 330 22 1,5-5 5700x2050x1850 13500
3R RBH 3100X380 3100 16 20 20 25 380 360 37 1,5-5 5700x2150x1950 15800
3R RBH 3100X420 3100 20 25 25 30 420 400 37 1,5-5 5800x2300x2350 21500
3R RBH 3100X460 3100 25 30 30 40 460 440 60 1,5-5 6150x2050x2450 25500
3R RBH 3100X500 3100 30 35 35 45 500 480 60 1.4 5750x2550x2900 35500
3R RBH 3100X550 3100 35 40 40 50 550 530 66 1.4 6050x2650x3100 43500

Kıvırma kapasitesi verilen ölçü değerleri 240N/mm² akma sınırı sac mukavemetine göre verilmiştir.

3R RBH
ÖN KIVIRMALI
 ÖN KIVIRMASIZ
 Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.
Kıvırma Uzunluğu
 Min. Çap= üst top QX1.5 katı
 Min. Çap= üst top QX5 katı
 Min. Çap= üst top QX1.5 katı
 Min. Çap= üst top QX5 katı
 Merkez Top Çapları Q
 Yan Top Çapları Q
 Motor Gücü
 Bükme Hızı
 Makine Ölçüleri (UxGxY)
 Ağırlık
MODEL mm mm mm mm mm mm mm kw m/min.(dk) mm kg
3R RBH 4100X280 4100 5 7 7 8 280 260 7.5 5 6200x1450x1650 11000
3R RBH 4100X320 4100 6 8 8 10 320 300 22 1,5-5 6700x2000x1850 13500
3R RBH 4100X350 4100 8 10 10 12 350 330 22 1,5-5 6700x2050x1850 15300
3R RBH 4100X380 4100 10 13 13 16 380 360 37 1,5-5 7000x2150x1950 18450
3R RBH 4100X420 4100 13 16 16 20 420 400 37 1,5-5 6800x2300x2350 23820
3R RBH 4100X460 4100 16 20 20 30 460 440 60 1,5-5 7150x2050x2950 32500
3R RBH 4100X500 4100 20 25 25 35 500 480 60 1.4 7800x2250x2900 40500
3R RBH 4100X550 4100 25 30 30 40 550 530 66 1.4 7800x2350x3100 50600

Kıvırma kapasitesi verilen ölçü değerleri 240N/mm² akma sınırı sac mukavemetine göre verilmiştir.
