ROLLBEND

4R-RBH

4 Toplu Hidrolik Silindir Makinesi

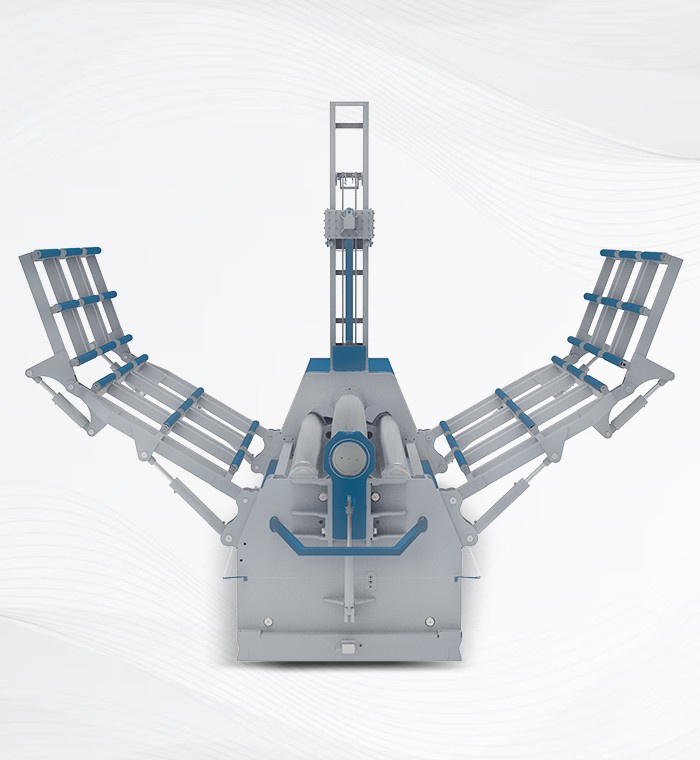

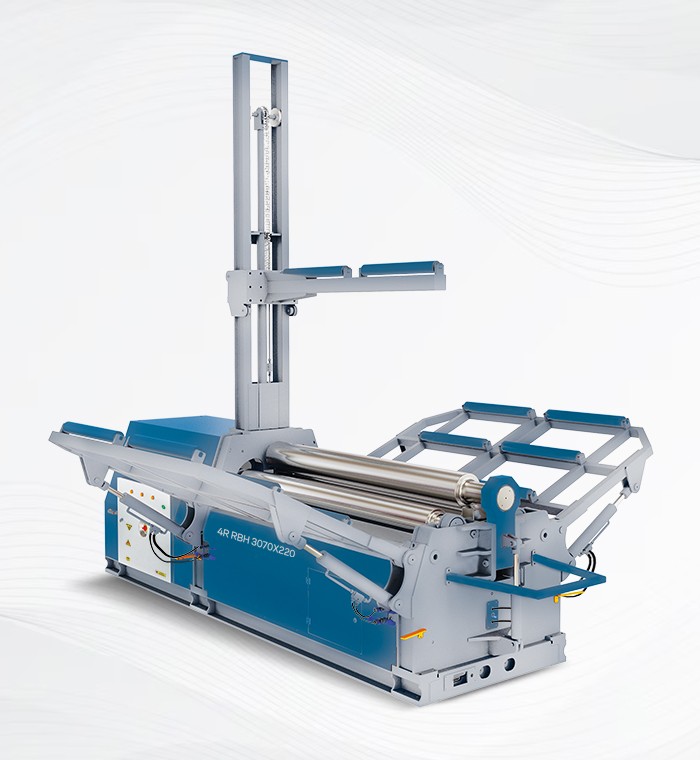

4R RBH silindir makinelerimiz kaynaklı güçlü çelik gövdesi, alt ve yan toplardaki hidrolik hareket, ana motora bağlı planet redüktör ile tahrik sayesinde orta ve ağır platine sac, alüminyum veya paslanmaz malzemelerin kıvırma işleminde kullanılmaktadır.

Kategori: HİDROLİK SİLİNDİR MAKİNELERİ

• Makine gövdesi ST-52 çelik konstrüksiyon
• SAE 1050 (CK-45) Sertifikalı çelikten üretilmiş yüksek donanımlı miller
• Hidrolik motor ve planet redüktör ile tahrikli valsler
• Alt ve yan toplar hidrolik aşağı yukarı hareket sistemi
• Hidrolik olarak açılıp kapanan üst vals kapağı
• İndüksiyonlanmış miller
• Konik kıvırma sistemi
• Mobil elektrik kumanda paneli
• Kumanda paneli üzerinden konik ayarlama
• Üç adet alt top ve yan topların hareketini görebilmek için dijital gösterge
• Hidrolik dengeleme sistemi
• Aşırı yüklemeye karşı korunmuştur
• CE normlarına uygunluk
• Çift hızlı çalışma sistemi (Q275 ve üstü)
• Yağ soğutma sistemi(Q275 ve üstü)
• Elektro-hidrolik kalibrasyon

• Büyük çaptaki ürünleri kıvırmada hidrolik destek yan dayamalar
• Büyük çaptaki ürünleri kıvırmada destek için üst asansör
• Malzeme besleme sehbası
• Kademesiz ayarlanabilen dönüş hızı
• NC kumanda paneli
• Kablosuz Mobil uzaktan kumanda

4R RBH		ÖN KIVIRMALI		ÖN KIVIRMASIZ		Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.


	Kıvırma Uzunluğu	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Merkez Top Çapları Q	Yan Top Çapları Q	Motor Gücü	Bükme Hızı	Makine Ölçüleri (UxGxY)	Ağırlık

MODEL	mm	mm	mm	mm	mm	mm	mm	kw	m/min.(dk)	mm	kg

4R RBH 1570X150	1570	3	4	4	6	150	130	1,5+1,1	6	3350x1200x1210	2470

4R RBH 1570X180	1570	5	7	7	9	180	150	4,0+1,5	5	3400x1400x1290	3000

4R RBH 1570X200	1570	7	9	9	11	200	180	4,0+1,5	6	3400x1400x1290	3350

4R RBH 1570X220	1570	8	10	10	12	220	180	4+1,5	5	3550x1550x1470	4350

4R RBH 1570X250	1570	10	12	12	15	250	200	7,5+1,5	5	3550x1550x1470	4750

Kıvırma kapasitesi verilen ölçü değerleri 240N/mm² akma sınırı sac mukavemetine göre verilmiştir.

4R RBH		ÖN KIVIRMALI		ÖN KIVIRMASIZ		Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.


	Kıvırma Uzunluğu	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Merkez Top Çapları Q	Yan Top Çapları Q	Motor Gücü	Bükme Hızı	Makine Ölçüleri (UxGxY)	Ağırlık

MODEL	mm	mm	mm	mm	mm	mm	mm	kw	m/min.(dk)	mm	kg

4R RBH 2070X130	2070	2	3	3	4	130	130	1,5+1,1	5	3850x1200x1210	2550

4R RBH 2070X150	2070	3	4	4	6	150	130	1,5+1,1	6	3850x1200x1210	2900

4R RBH 2070X180	2070	4	6	6	8	180	150	4,0+1,5	5	3900x1400x1390	3400

4R RBH 2070X200	2070	6	8	8	10	200	180	4,0+1,5	6	3900x1400x1390	3850

4R RBH 2070X220	2070	7	9	9	11	220	180	4+1,5	5	4050x1550x1470	4900

4R RBH 2070X250	2070	8	10	10	12	250	200	7,5+1,5	5	4050x1550x1470	5450

4R RBH 2070X275	2070	12	16	16	20	275	220	16.5	1,5-5	4900x1750x1950	8550
4R RBH 2070X320	2070	16	20	20	25	320	240	20	1,5-5	4950x1850x2050	10750
4R RBH 2070X350	2070	20	25	25	30	350	260	23.5	1,5-5	4950x1950x2050	11500
4R RBH 2070X380	2070	25	30	30	40	380	300	31.5	1,5-5	4950x2300x2450	15800
4R RBH 2070X400	2070	30	35	35	45	400	300	38.5	1,5-5	4950x2300x2450	16500
4R RBH 2070X460	2070	35	40	40	50	460	380	38.5	1,5-5	4950x2350x2450	19600
4R RBH 2070X500	2070	40	45	45	55	500	400	60	1-4	5600x2850x3000	33500

4R RBH 2070X550	2070	45	50	50	60	550	450	66	1-4	5750x2950x3050	40000

4R RBH 2070X580	2070	50	55	55	65	580	480	73	1-4	5800X3100X3100	44300

4R RBH 2070X620	2070	70	80	80	85	620	520	123	1-4	6300X3200X3300	55000

Kıvırma kapasitesi verilen ölçü değerleri 240N/mm² akma sınırı sac mukavemetine göre verilmiştir.

4R RBH		ÖN KIVIRMALI		ÖN KIVIRMASIZ		Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.


	Kıvırma Uzunluğu	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Merkez Top Çapları Q	Yan Top Çapları Q	Motor Gücü	Bükme Hızı	Makine Ölçüleri (UxGxY)	Ağırlık

MODEL	mm	mm	mm	mm	mm	mm	mm	kw	m/min.(dk)	mm	kg

4R RBH 2570X150	2570	2	3	3	4	150	130	1,5+1,1	6	4350x1200x1210	3330

4R RBH 2570X180	2570	3	4	4	6	180	150	4,0+1,5	5	4400x1400x1390	3800

4R RBH 2570X200	2570	4	6	6	8	200	180	4,0+1,5	6	4400x1400x1390	4350

4R RBH 2570X220	2570	5	7	7	9	220	180	4+1,5	5	4550x1550x1470	5500

4R RBH 2570X250	2570	6	8	8	10	250	200	7,5+1,5	5	4550x1550x1470	6300

4R RBH 2570X275	2570	10	12	12	16	275	220	16.5	1,5-5	5350x1750x1950	9500

4R RBH 2570X320	2570	12	16	16	20	320	240	20	1,5-5	5450x1850x2050	12050

4R RBH 2570X350	2570	16	20	20	25	350	260	23.5	1,5-5	5450x1950x2050	13300

4R RBH 2570X380	2570	20	25	25	30	380	300	31.5	1,5-5	5450x2300x2450	17600

4R RBH 2570X400	2570	25	30	30	40	400	300	38.5	1,5-5	5450x2300x2450	18300

4R RBH 2570X460	2570	30	35	35	45	460	380	38.5	1,5-5	5450x2350x2450	22800

4R RBH 2570X500	2570	35	40	40	50	500	400	60	1-4	6100x2850x3000	36300

4R RBH 2570X550	2570	40	45	45	55	550	450	66	1-4	6250x2950x3050	44000

4R RBH 2570X580	2570	45	50	50	60	580	480	73	1-4	6300X3100X3100	47300

4R RBH 2570X620	2570	60	70	70	75	620	520	123	1-4	6350X3200X3200	59000

Kıvırma kapasitesi verilen ölçü değerleri 240N/mm² akma sınırı sac mukavemetine göre verilmiştir.

4R RBH		ÖN KIVIRMALI		ÖN KIVIRMASIZ		Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.


	Kıvırma Uzunluğu	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Merkez Top Çapları Q	Yan Top Çapları Q	Motor Gücü	Bükme Hızı	Makine Ölçüleri (UxGxY)	Ağırlık

MODEL	mm	mm	mm	mm	mm	mm	mm	kw	m/min.(dk)	mm	kg

4R RBH 3100X180	3100	2	3	3	4	180	150	4,0+1,5	5	4900x1400x1390	4200

4R RBH 3100X200	3100	3	4	4	6	200	180	4,0+1,5	6	4900x1400x1390	4850

4R RBH 3100X220	3100	4	6	6	8	220	180	4+1,5	5	5050x1550x1470	6200

4R RBH 3100X250	3100	5	7	7	9	250	200	7,5+1,5	5	5050x1550x1470	7050

4R RBH 3100X275	3100	8	10	10	12	275	220	16.5	1,5-5	5900x1750x1860	10300

4R RBH 3100X320	3100	10	12	12	16	320	240	20	1,5-5	5900x1850x2050	13050

4R RBH 3100X350	3100	12	16	16	20	350	260	23.5	1,5-5	5900x1950x2050	15300

4R RBH 3100X380	3100	16	20	20	25	380	300	31.5	1,5-5	5900x2300x2450	19100

4R RBH 3100X400	3100	20	25	25	30	400	300	38.5	1,5-5	5900x2300x2450	20300

4R RBH 3100X460	3100	25	30	30	40	460	380	38.5	1,5-5	6000x2350x2450	26960

4R RBH 3100X500	3100	30	35	35	45	500	400	60	1,5-5	6650x2850x3000	38800

4R RBH 3100X550	3100	35	40	40	50	550	450	66	1-4	6800x2950x3050	47300

4R RBH 3100X580	3100	40	45	45	60	580	480	73	1-4	6800x3000x3050	50300

4R RBH 3100X620	3100	50	60	60	70	620	520	123	1-4	7250x3300x3350	62300

4R RBH 3100X680	3100	60	70	70	85	680	580	150	1-4	7750x3550x3700	82800

Kıvırma kapasitesi verilen ölçü değerleri 240N/mm² akma sınırı sac mukavemetine göre verilmiştir.

4R RBH		ÖN KIVIRMALI		ÖN KIVIRMASIZ		Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.


	Kıvırma Uzunluğu	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Merkez Top Çapları Q	Yan Top Çapları Q	Motor Gücü	Bükme Hızı	Makine Ölçüleri (UxGxY)	Ağırlık

MODEL	mm	mm	mm	mm	mm	mm	mm	kw	m/min.(dk)	mm	kg

4R RBH 4100X275	4100	4	6	6	8	275	220	16.5	1,5-5	6900x1750x1950	13300

4R RBH 4100X320	4100	6	8	8	10	320	240	20	1,5-5	7000x1850x2050	15050

4R RBH 4100X350	4100	8	10	10	12	350	260	23.5	1,5-5	7000x1950x2050	19700

4R RBH 4100X380	4100	10	12	12	16	380	300	31.5	1,5-5	7000x2300x2450	22500

4R RBH 4100X400	4100	12	16	16	20	400	300	38.5	1,5-5	7000x2300x2450	24500

4R RBH 4100X460	4100	16	20	20	25	460	380	38.5	1,5-5	7000x2350x2450	33700

4R RBH 4100X500	4100	20	25	25	35	500	400	60	1-4	7650x2850x3000	44000

4R RBH 4100X550	4100	25	30	30	40	550	450	66	1-4	7800x2950x3050	55500

Kıvırma kapasitesi verilen ölçü değerleri 240N/mm² akma sınırı sac mukavemetine göre verilmiştir.

4R RBH		ÖN KIVIRMALI		ÖN KIVIRMASIZ		Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.


	Kıvırma Uzunluğu	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Min. Çap= üst top QX1.5 katı	Min. Çap= üst top QX5 katı	Merkez Top Çapları Q	Yan Top Çapları Q	Motor Gücü	Bükme Hızı	Makine Ölçüleri (UxGxY)	Ağırlık

MODEL	mm	mm	mm	mm	mm	mm	mm	kw	m/min.(dk)	mm	kg

4R RBH 6100X350	6100	4	6	6	8	350	260	23.5	1,5-5	9000x1950x2050	25100

4R RBH 6100X380	6100	6	8	8	10	380	300	31.5	1,5-5	9000x2300x2450	28900

4R RBH 6100X400	6100	8	10	10	13	400	300	38.5	1,5-5	9000x2300x2450	31000

4R RBH 6100X460	6100	10	12	12	15	460	380	38.5	1,5-5	9000x2350x2450	42000

4R RBH 6100X500	6100	12	16	16	20	500	400	60	1-4	9650x2600x2450	68300

4R RBH 6100X550	6100	16	20	20	25	550	450	66	1-4	9800x2950x3000	71500

4R RBH 6100X620	6100	20	25	25	30	620	520	123	1-4	10250x3300x3350	91000

4R RBH 6100X720	6100	25	30	30	35	720	680	150	1-4	10400-3300-3400	115500

Kıvırma kapasitesi verilen ölçü değerleri 240N/mm² akma sınırı sac mukavemetine göre verilmiştir.
